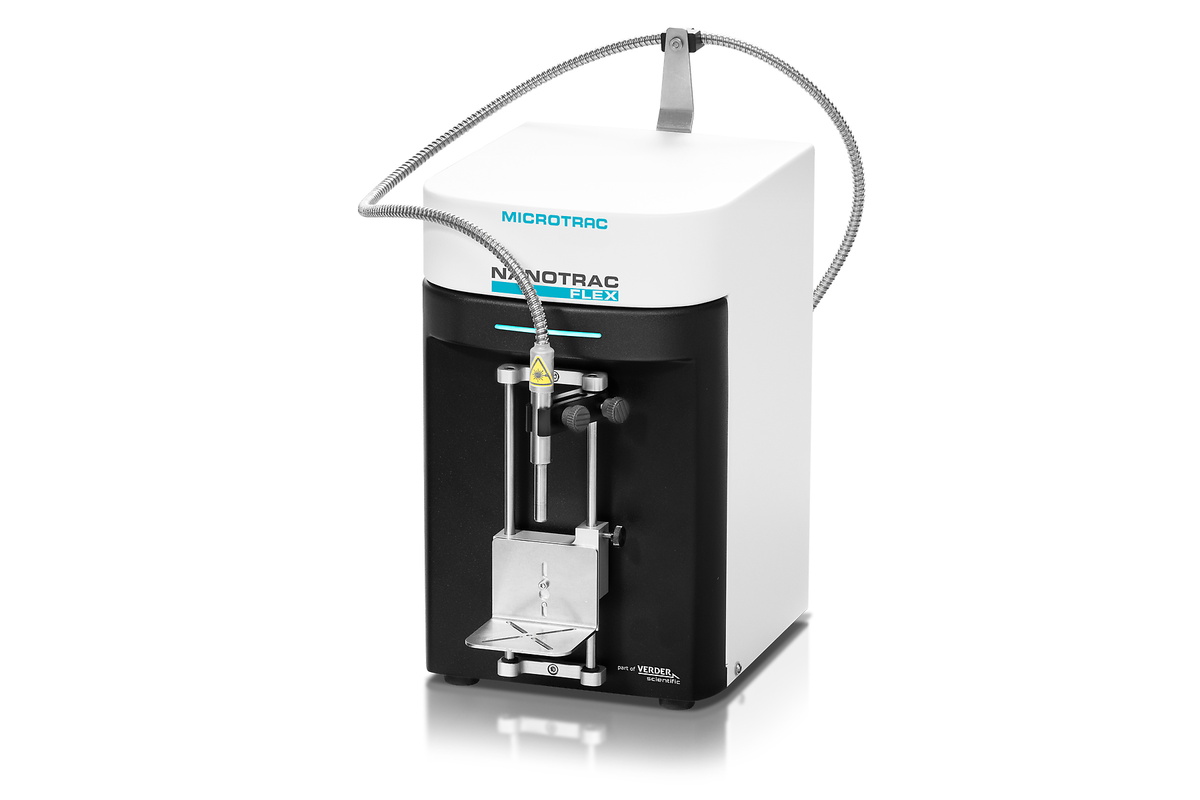

De NANOTRAC Flex van Microtrac is een zeer flexibele nanodeeltjesgrootte-analyser op basis van Dynamische Licht Verstrooiing (DLS=Dynamic Light Scattering) die informatie geeft over deeltjesgrootte, concentratie en molecuulgewicht. Het maakt snellere metingen mogelijk met betrouwbare technologie, hogere precisie en betere nauwkeurigheid. Dit alles gecombineerd in een compacte DLS-analyser met een revolutionaire vaste optische sonde.
Met het unieke en flexibele sondeontwerp en het gebruik van de Laser Versterkte Detectie-methode in de NANOTRAC FLEX, kan de gebruiker eender welke container kiezen als meetcel om aan de behoeften van elke toepassing te voldoen. Dit ontwerp maakt ook metingen mogelijk van monsters over een breed concentratiebereik, monomodale of multimodale monsters, allemaal zonder voorafgaande kennis van de deeltjesgrootteverdeling. Dit wordt mogelijk gemaakt door het gebruik van Frequentie Vermogens Spectrum (Frequency Power Spectrum = FPS) -methode in plaats van de klassieke Photon Correlation Spectroscopy (PCS).

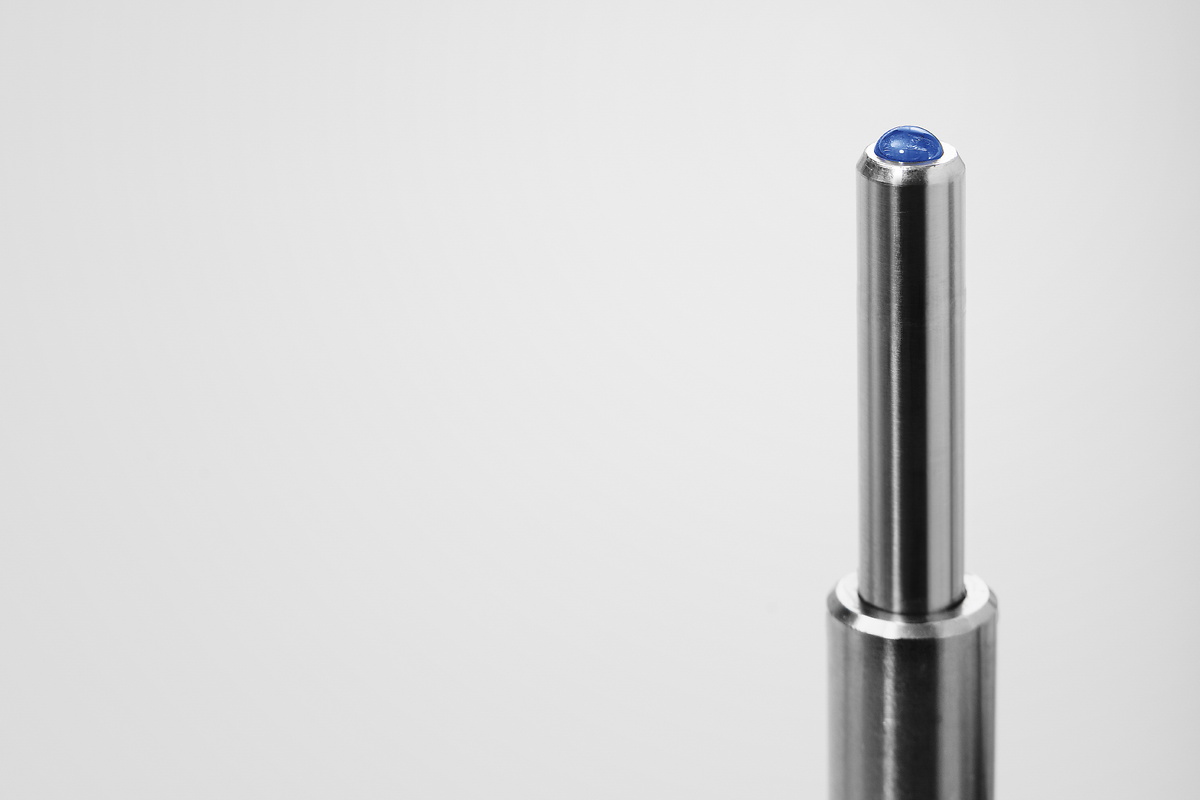

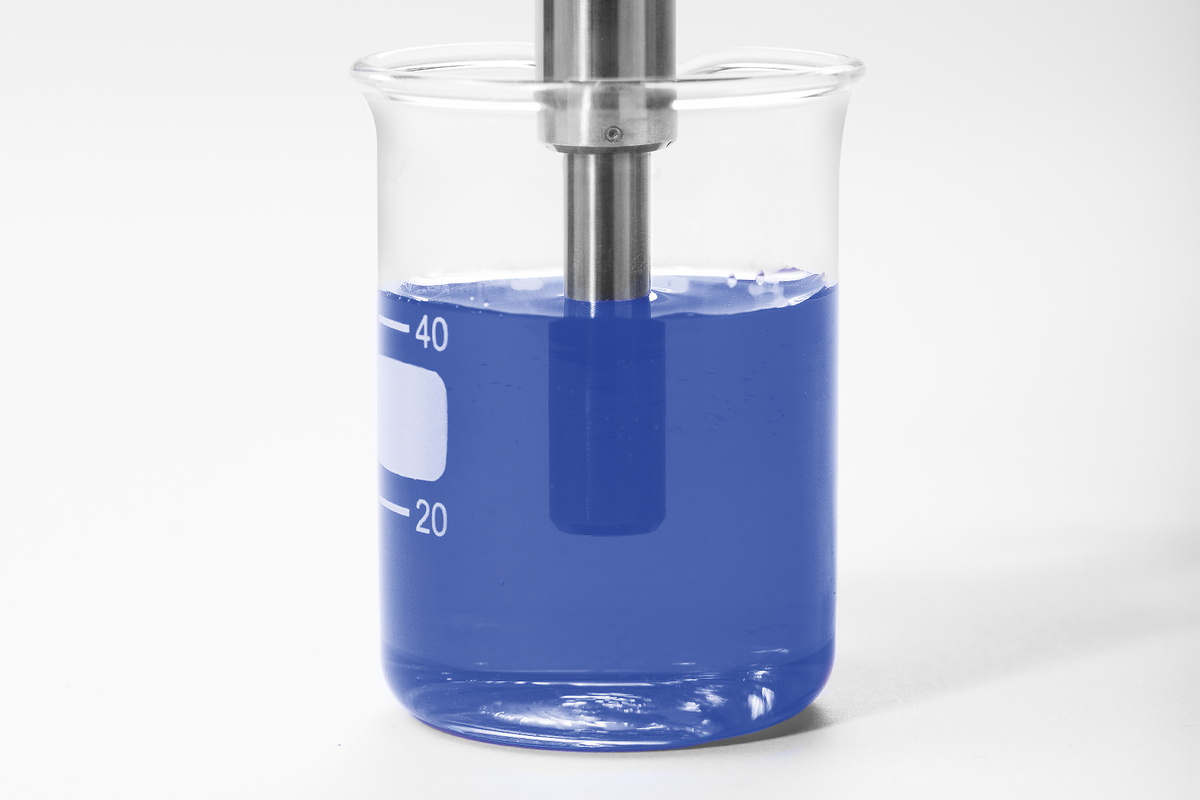

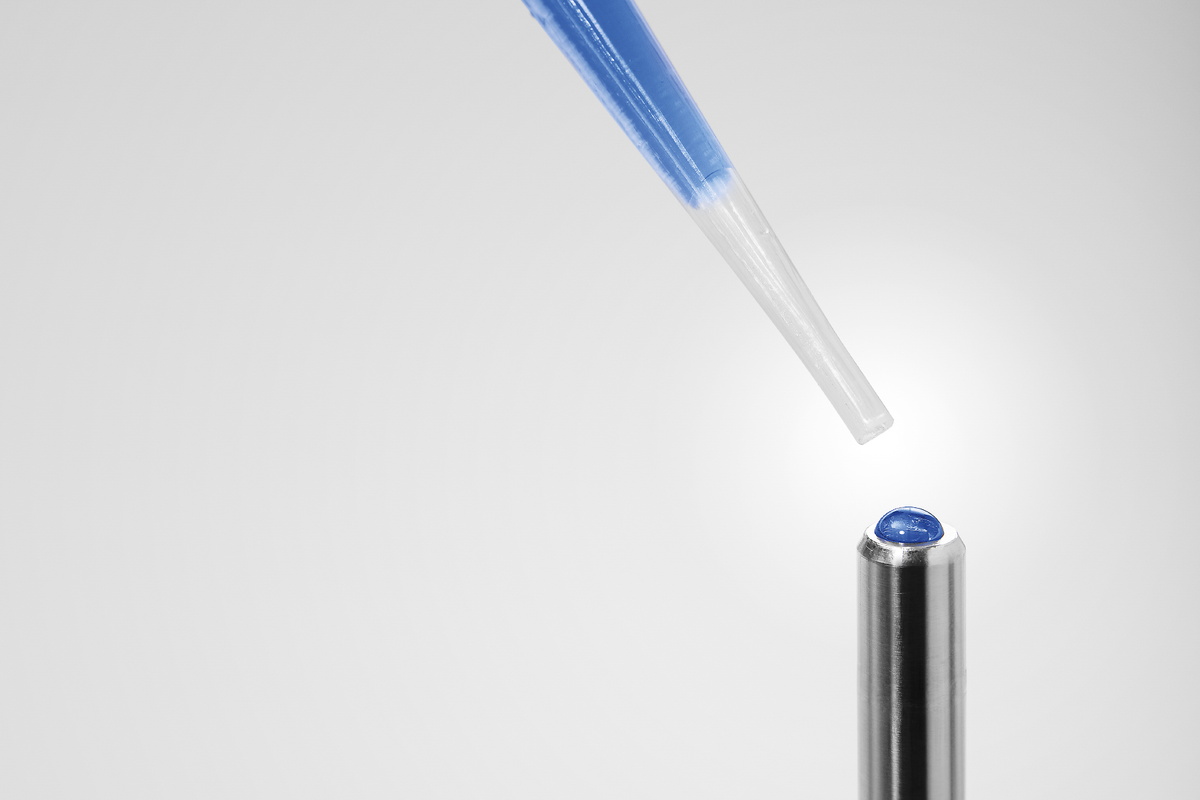

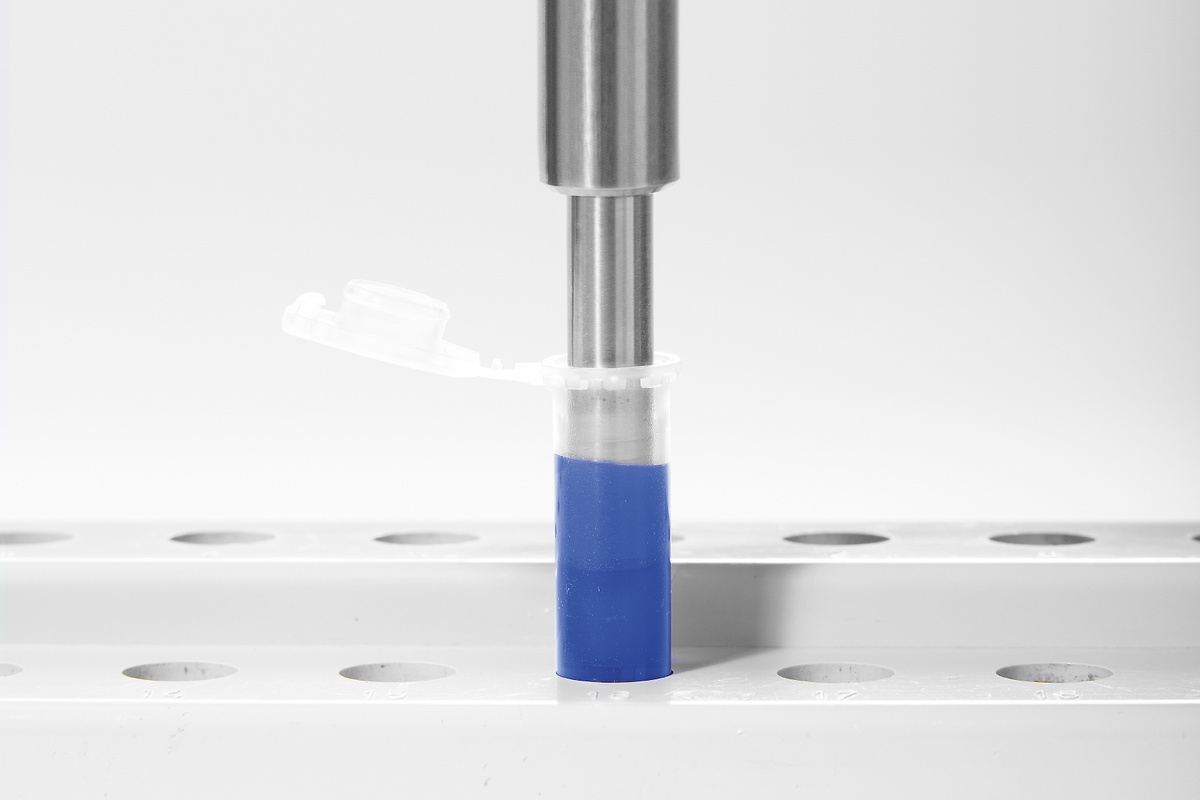

Het unieke ontwerp van de NANOTRAC FLEX-sonde maakt het mogelijk om tot slechts één druppel te meten, waardoor slechts een minimaal monstervolume nodig is. De sonde past ook gemakkelijk in een Eppendorf Tube® van 1,5 ml. Met de NANOTRAC FLEX kan iedere container als meetcel worden gebruikt en zijn er geen cuvetten nodig. Dit maakt het mogelijk om de sonde eventueel in lijn of in een reactievat te gebruiken om de wijziging van de deeltjesgrootte tijdens een reactie te volgen.
Tijdens een reactie beweegt of roert de dispersie. De verstrooiingsbeweging zal de Brownse beweging verdoezelen en een dynamische lichtverstrooiingsmeting is normaal gesproken onmogelijk, maar voor het meten in roerende of bewegende vloeistoffen kan de FlowGuard worden gebruikt.

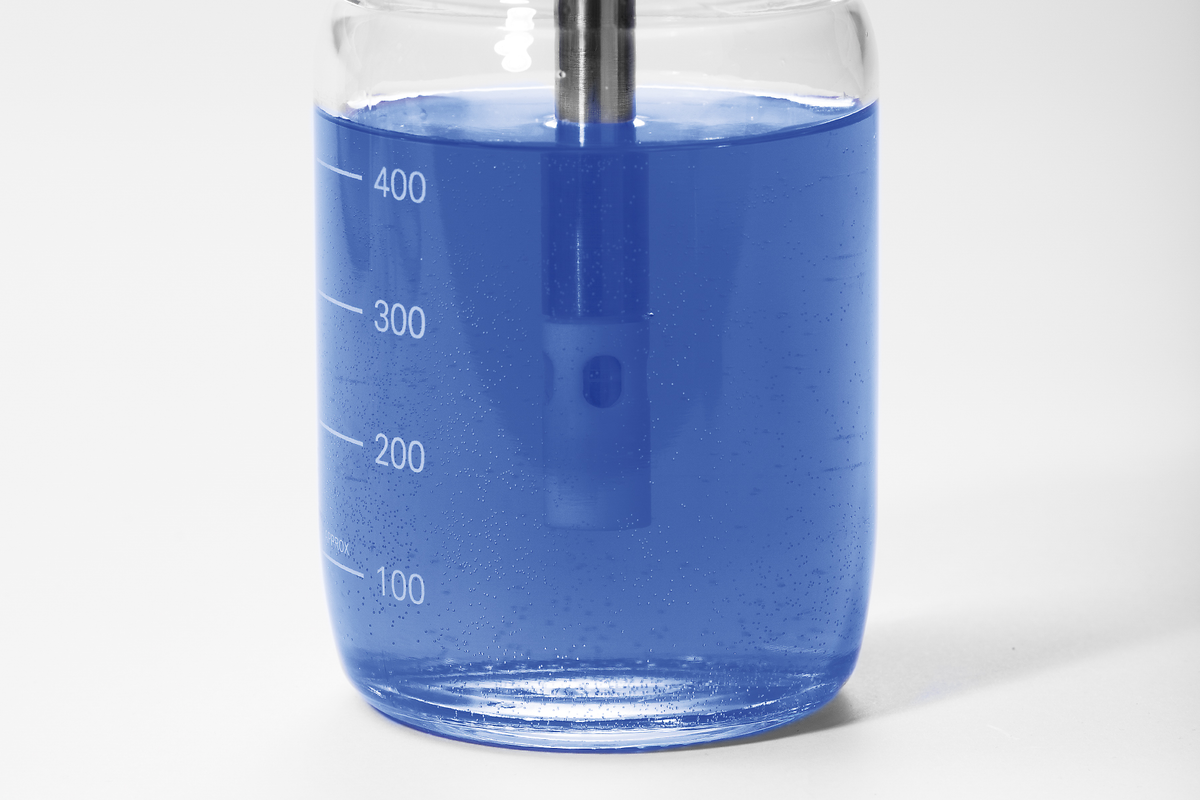

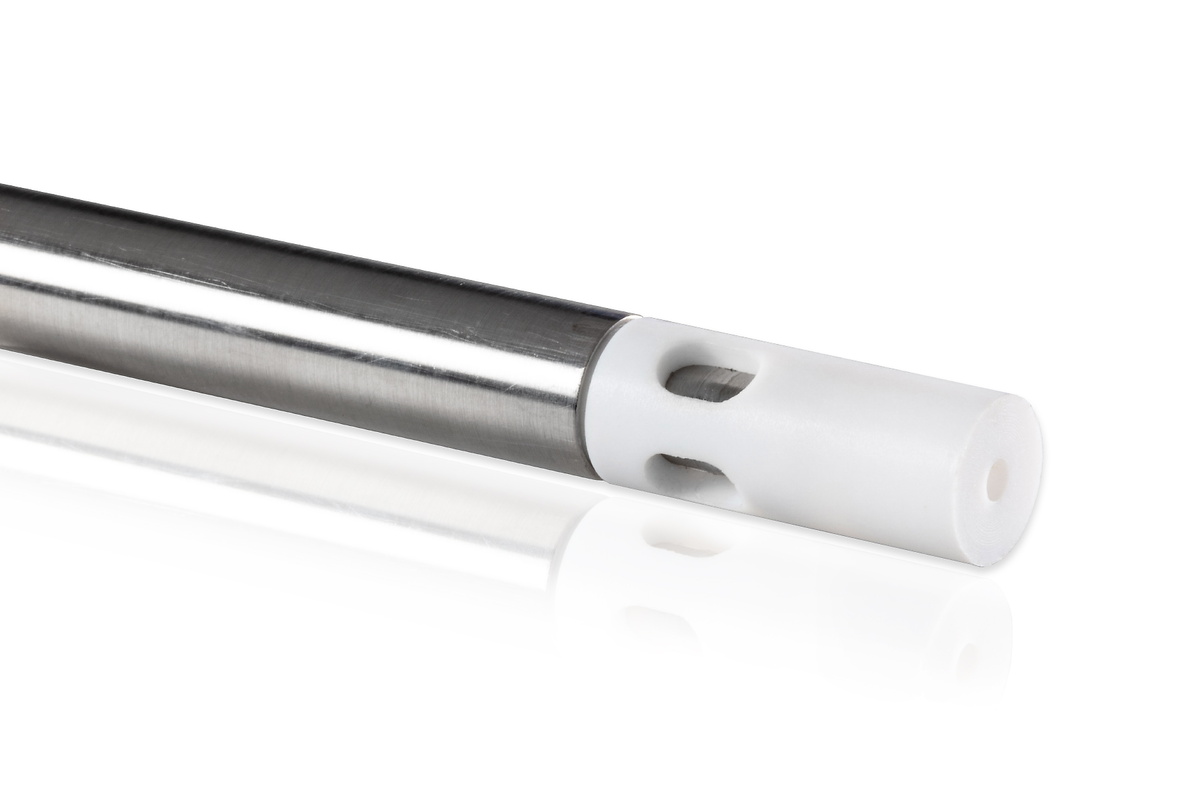

Deze speciale dop voor de NANOTRAC FLEX-sondetip creëert een omhulling rond de sonde, die het meetoppervlak beschermt tegen turbulente stroming. Een opening zorgt voor een constante uitwisseling van het monster, terwijl de roerbeweging aan de sonde-interface wordt vertraagd. Dit ontwerp zorgt voor een nauwkeurige deeltjesgrootteverdeling die representatief is voor de suspensie buiten de behuizing.
Dit sondeontwerp maakt het mogelijk om monsters te meten over een breed concentratiebereik, monomodale of multimodale monsters, allemaal zonder voorafgaande kennis van de deeltjesgrootteverdeling. De sonde is ook heel gemakkelijk en snel te reinigen tussen monstermetingen van welke aard dan ook. Bovendien kan de gebruiker kiezen uit een breed scala aan meetcellen om aan de behoeften van elke toepassing te voldoen.
The STABINO ZETA provides very fast, precise, and reproducible zeta potential measurements due to its high resolution and data point density, respectively. The STABINO ZETA can measure the zeta potential of particles in a range of 0.3 nm to 300 µm, with a concentration range of up to 40% by volume.
Thanks to the unique measurement technology, the STABINO ZETA can determine five parameters simultaneously within a few seconds. In combination with Microtrac’s DLS analyzer, NANOTRAC FLEX, the size can be measured at the same time, in the same sample.
In addition, the STABINO ZETA has a built-in titration function where all the parameters are analyzed simultaneously at every dosage step. The determination of the isoelectric point is one of the possibilities of titration and is completed within a few minutes.
Universele inzetbaarheid is een grote sterkte van Dynamische Licht Verstrooiing (DLS). Dit maakt de methode geschikt voor diverse toepassingen voor zowel onderzoek als industrie, zoals geneesmiddelen, colloïdale suspensies, micro-emulsies, polymeren, industriële mineralen, inkten en nog vele andere.
farmaceutica
emulsies
staal
Om de beste oplossing te vinden voor uw deeltjes-karakterisatie behoeften, kunt u onze toepassingsdatabase consulteren
The DIMENSIONS LS software comprises five clearly structured Workspaces for easy method development and operation of the NANOTRAC instrument. Results display and evaluation of multiple analyses are possible in the corresponding workspaces, even during ongoing measurements.
Onze toestellen zijn erkend als referentie voor een breed bereik aan toepassingen in wetenschap en onderzoek. Dit valt ook op in de uitvoerige citaten in wetenschappelijke publicaties. Download of deel gerust deze artikels.
| Methode | Weerkaatst laser-versterkt verstrooiingsreferentie methode |
| Berekeningsmodel | FFT power spectrum |
| Metingshoek | 180° |
| Meetbereik | 0.3 nm - 10 µm |
| Meetcel | Externe sonde (in situ) |
| Zeta potentiaal analyse | nee |
| Moleculair gewicht meting | ja |
| Moleculair gewicht bereik | <300 Da -> 20 x 10^6 Da |
| Temperatuursbereik | +4°C - +90°C |
| Temperatuursnauwkeurigheid | ± 0.1°C |
| At line / in line meting | ja |
| Reproduceerbaarheid (grootte) | =< 1% |
| Monster volume grootte meting | één druppel – ∞ |
| Concentratie-meting | ja |
| Monster concentratie | tot 40 % (monster-afhankelijk) |
| Meetvloeistoffen | Water, polaire en apolaire organische solventen, zuren en basen |
| Laser | 780 nm, 3 mW |
| Vochtigheid | 90 % niet-condenserend |
| Afmetingen (B x H x D) | 180 x 300 x 260 mm |
De optische bank van de nanodeeltjesgrootte-analyser NANOTRAC FLEX is een sonde die een optische vezel bevat die is gekoppeld aan een Y-splitter. Laserlicht wordt gefocust op een monstervolume op het grensvlak van het sondevenster en de dispersie. Het saffiervenster met hoge reflectiviteit reflecteert een deel van de laserstraal terug naar een fotodiodedetector. Het laserlicht dringt ook door de dispersie en het verstrooide licht van de deeltjes reflecteert 180 graden terug naar dezelfde detector.
Het verstrooide licht van het monster heeft een laag optisch signaal ten opzichte van de gereflecteerde laserstraal. De gereflecteerde laserstraal vermengt zich met het verstrooide licht van het monster, waardoor de hoge amplitude van de laserstraal wordt opgeteld bij de lage amplitude van het ruwe verstrooiingssignaal. Deze laserversterkte detectiemethode biedt tot 106 keer de signaal-ruisverhouding van andere DLS-methoden zoals Photon Correlation Spectroscopy (PCS, of foton-correlatie-spectroscopie) en NanoTracking (NT).

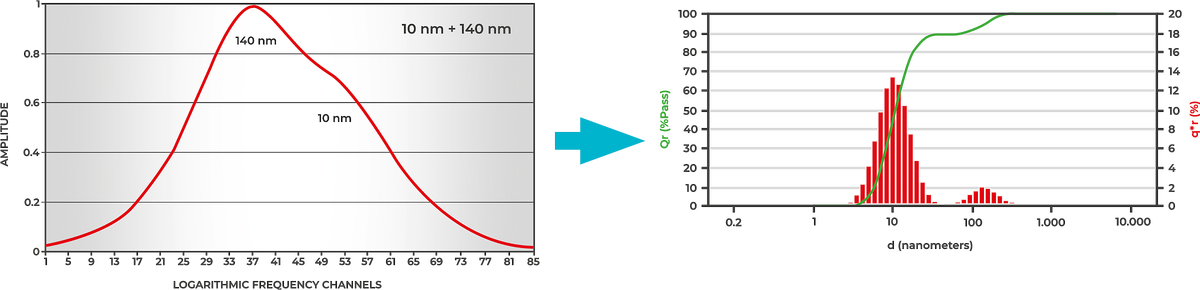

Een Fast Fourier Transform (FFT=snelle Fourrier transformatie) van het Laser Versterkte Detectie-signaal resulteert in een lineair frequentie-vermogensspectrum dat vervolgens wordt omgezet in logaritmische gegevens en gedeconvolueerd om de resulterende deeltjesgrootteverdeling te geven. Gecombineerd met Laser Versterkte Detectie, biedt deze berekening van het frequentie-vermogensspectrum een robuuste berekening van alle soorten deeltjesgrootteverdelingen - smal, breed, mono- of multimodaal - zonder dat a priori informatie nodig is voor algoritme-aanpassing zoals bij PCS.
De Laser Versterkte Detectie-methode van Microtrac wordt niet beïnvloed door signaalafwijkingen als gevolg van verontreinigingen in het monster. Klassieke PCS-instrumenten moeten het monster filteren of gecompliceerde meetmethoden creëren om deze signaalafwijkingen te elimineren.
1. Detector | 2. Gereflecteerde oorspronkelijke laserstraal & verstrooid licht | 3. Safier venster | 4. Y-straal splitter | 5. GRIN lens | 6. Monster | 7. Laser straal in optische vezel | 8. Laser
1. Schatting deeltjesgrootte verdeling | 2. Berekening geschatte deeltjesgrootte | 3. Foutberekening in deeltjesgrootte | 4. Correctie geschatte verdeling | 5. Herhaling 1-4 totdat fout geminimaliseerd is | 6. Minimale fout distributie is best-passend
Onder voorbehoud van technische wijzigingen en eventuele fouten
